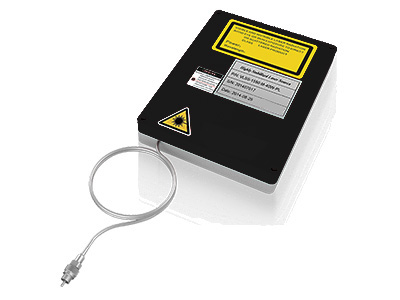

Laser à fibre à fréquence unique à largeur des raies étroite 1.5µm KHz
Le laser à fibre à fréquence unique à largeur des raies étroite CKSF-R offre une largeur des raies inférieure à un niveau kHz, caractérisé par un niveau de bruit de phase ultra-faible et un niveau de bruit d’intensité relative, et dont le rapport de suppression monomode (SMSR) est supérieur à 55dB. La puissance de sortie est à un niveau mW, et la puissance de sortie plus élevée est personnalisable selon vos besoins. La longueur d’onde disponible varie de 1530-1575nm.

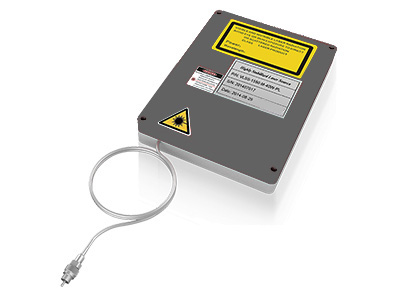

Les lasers à fibre à fréquence unique à largeur des raies étroite CKSF-D sont des lasers à fibre de faible niveau de bruit qui sont conçus avec une technologie de laser à fibre de type à réseau de Bragg à rétroaction répartie, effectuant une polarisation linéaire stable, un mode longitudinal unique et une sortie laser à fréquence unique à largeur des raies très étroite. La largeur des raies du spectre de sortie optique est de niveau kHz, caractérisé par de très faible fréquence de bruit et d’intensité de bruit. La puissance de sortie pouvant aller à 100mW
CKSF-D-ER-M: utilisation de fibre dopée à l’erbium, largeur des raies super étroite
CKSF-D-EY-M: utilisation de fibre co-dopée à l’erbium–ytterbium, largeur des raies <15kHz, low relative intensity noise (RIN)>
- Largeur des raies super étroite
- Opération à fréquence unique et à polarisation unique stable
- Mode-hop libre, sans de bruit d’éclatement
- Bruit de phase faible et bruit d’intensité relativement faible
- Conception flexible, longueurs d’onde multiple sont en option
- Sortie de polarisation linéaire, haut rapport d’extinction de polarisation (PER)
- Petite taille, emballage résistant
- Détection par fibre optique
- LIDAR
- Physique des atomes froids
- Spectroscopie laser
- Communication cohérent
- Autres tâches de recherche scientifique
- Largeur des raies super étroite
- Opération à fréquence unique et à polarisation unique stable
- Mode-hop libre, sans de bruit d’éclatement
- Bruit de phase faible et bruit d’intensité relativement faible
- Conception flexible, longueurs d’onde multiple sont en option
- Sortie de polarisation linéaire, haut rapport d’extinction de polarisation (PER)
- Petite taille, emballage résistant
- Détection par fibre optique
- LIDAR
- Physique des atomes froids
- Spectroscopie laser
- Communication cohérent
- Gas absorption measurement
- Autres tâches de recherche scientifique
| Paramètres | Unité | Spécification | |
| Typ. | Typ. | ||
| Réf no. | CKLIS-D-ER-M | CKLIS-D-EY-M | |
| Longueur d’onde centrale | nm | 1530-1570nm | |
| Puissance de sortie | mW | 5-100 | |
| Emission laser | Onde continue, fréquence unique & mode longitudinal unique | ||
| Qualité de faisceau | M² | < 1.05 | |
| Largeur des raies | kHz | < 1 | < 10 |
| OSNR(résolution 50pm) | dB | >50(typique>55dB) | >55(typique>60dB) |
| Fréquence de pointe d’oscillation de relaxation | kHz | ～600 | ～800 |
| Pic de bruit d’intensité relative (RIN) | dB/Hz | -100 | -110 |
| Pic de bruit d’intensité relative (RIN) | dB/Hz | 23 | |
| Stabilité de puissance de sortie | % | < 1 | |
| Plage de réglage thermique de longueur d’onde | nm | >0.7 | >0.8 |
| Modulation rapide PZT | En option | ||
| Fréquence de modulation PZT | kHz | DC-20kHz | |
| Isolation de sortie | dB | 30 | |
| Tension de fonctionnement | V | 12VDC | |
| Type de fibre de sortie | PM1550-XP | ||
| Longueur de fibre de sortie | m | >0.5 | |
| Connecteur Optique | FC/APC | ||
| Fibre de sortie pour surveillance | En option | ||
| Interface | RS485 | ||
| Température de fonctionnement | ℃ | 5-60 | |
| Température de stockage | ℃ | -85 | |
| Dimension | mm | 175（L)×130(l)×30(H) | |
| 145（L)×100(l)×25(H) | <|||
- Conduite autonome
- LIDAR à effet Doppler pour capteur de vent
- Scanner laser 3D et télémétrie à laser
- Système de détection par réflectomètre optique à domaine temporel (OTDR), phase sensible
- Système de détection utilisant un OTDR de Brillouin (B-OTDR)
- Système de répartition de capteurs de température (DTS)
