Appareil de mesure du taux d'extinction de polarisation PER-M500

Commentaires

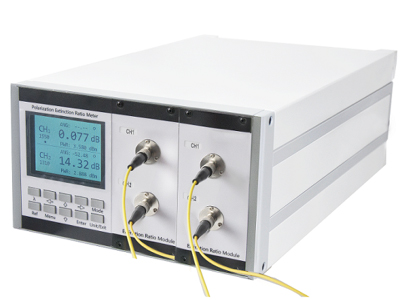

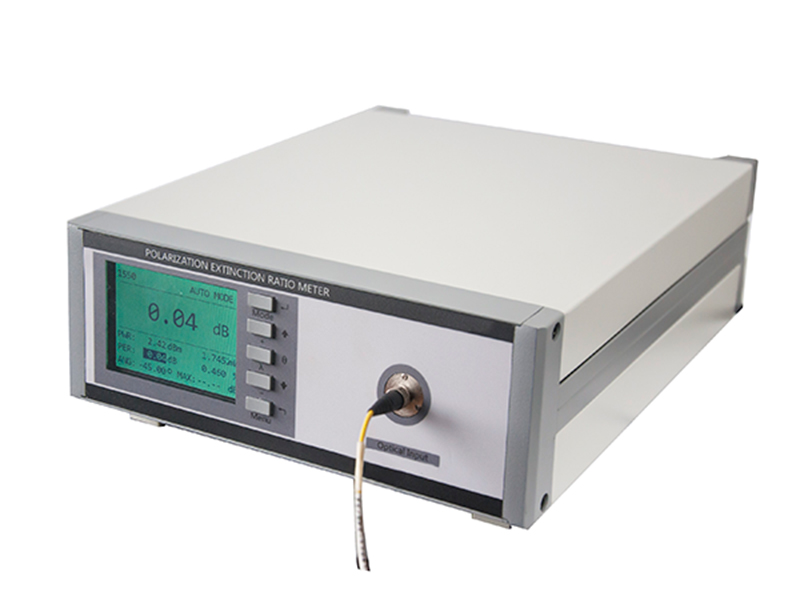

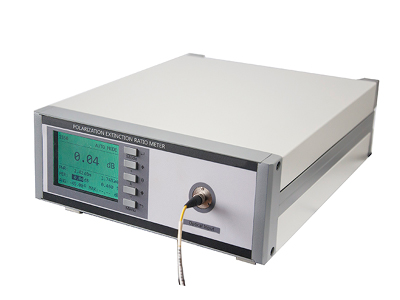

L’appareil de mesure du taux d'extinction de polarisation PER-M500 Techwin est principalement appliqué dans la détection du taux d'extinction de polarisation (PER) des dispositifs de maintien de polarisation, du degré de polarisation des sources lumineuses, du ratio d'extinction des fibres de maintien de polarisation et autres unités de maintien de polarisation. C’est un instrument de mesure optique de précision nouvellement conçu par Techwin grâce à notre riche expérience dans l’industrie et dans les tests de dispositifs optiques. Ce produit peut être utilisé dans la mesure du ratio d'extinction de la fibre de maintien de polarisation, ratio d'extinction du dispositif de maintien de polarisation, taux d'extinction du connecteur de maintien de polarisation, degré de polarisation de la source lumineuse et de l'angle de l'axe de polarisation. Le logiciel informatique de haute technologie offre des fonctions puissantes et une facilité d’utilisation.

Caractéristiques

PER max jusqu'à 50 dB
Prise en charge de l'entrée d'espace libre

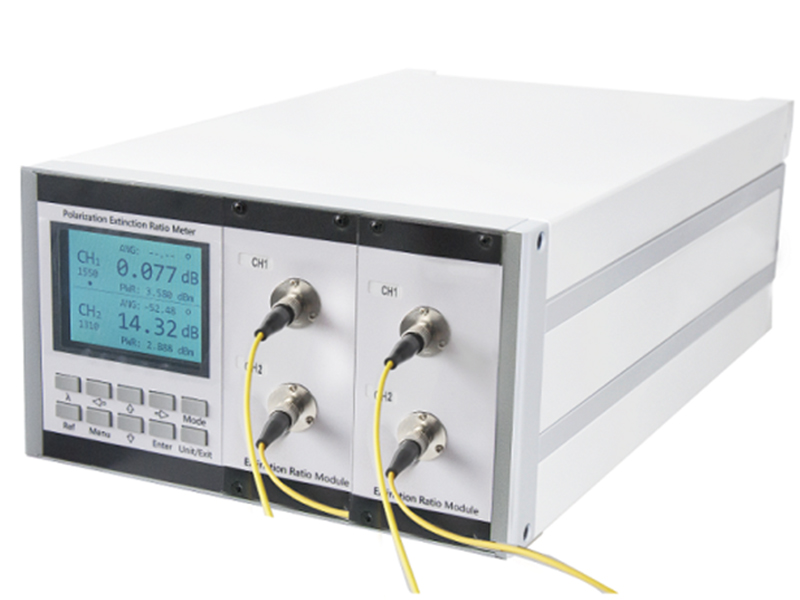

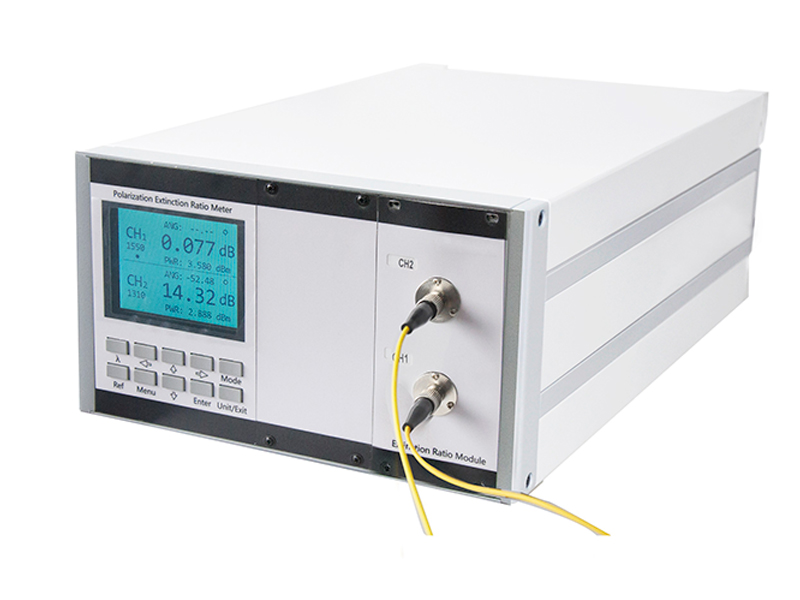

1, 2, 4 ou plusieurs canaux pour une mesure simultanée
Interface interchangeable FC/SC/LC
OPM, taux d'extinction, angle d'axe optique, même écran d'affichage utilisé pour le degré de polarisation
3 types de longueur d'onde disponibles, à savoir 840-950nm, 960-1160nm, 1260-1630nm
Prise en charge de l'interface RS232

Applications

Mesure du ratio d'extinction du FMP (fibre à maintien de polarisation)
Aligne la FMP avec la source laser
Aligne l'axe de polarisation du dispositif optique
Teste le gyroscope à fibre optique à dérivation Y
Teste le coupleur à maintien de polarisation et le séparateur de faisceau de polarisation
Surveille l'épissage par fusion de FMP

Spécifications

Éléments	Paramètres
Gamme de longueurs d'onde	840~950 nm, 960~1160nm	1260~1630nm
Puissance d'entrée maximale	+5dBm / +20dBm
Gamme dynamique PER	40dB	50dB
Gamme PER	+5dBm：
	-5~+5dBm：0~40dB -15~+5dBm：0~30dB -25~+5dBm：0~20dB	-5~+5dBm：0~50dB -15~+5dBm：0~40dB -25~+5dBm：0~30dB -35~+5dBm：0~20dB
	+20dBm：
	+10~+20dBm：0~40dB 0~+20dBm：0~30dB -10~+20dBm：0~20dB	+10~+20dBm：0~50dB 0~+20dBm：0~40dB 10~+20dBm：0~30dB -20~+20dBm：0~20dB
Taux de résolution PER	< 10dB：0.001dB ≥10dB：0.01dB
Précision PER	PER≤2dB：A type≤±0.1dB B type3≤±0.03dB PER < 30dB：< ±0.3dB PER≥30dB：< ±1.0dB
Résolution angulaire de la polarisation	0.11°
Précision de l'angle de polarisation	< ±0.45°
Vitesse de mesure	0.25S
Type de connecteur	FC/PC (prend également en charge l'interface SC/LC )
Interface de communication	RS232
Système d'exploitation	Win7 32/64bit Win10 32/64 bit
Affichage	Nous recommandons un écran d'affichage de 21 pouces; résolution minimale 1600*900
Entrée CA	220V，50Hz
Temps de chauffe à la mise sous tension	15min
Température de fonctionnement	+10～+40℃
Température de stockage	-15～+70℃
Poids	4kg
Dimension	2U235300 mm

Remarques

Les longueurs d'onde disponibles sont de 840-950nm, 960-1160nm et 1260-1630nm. D'autres longueurs d'onde peuvent être personnalisées.
Nous pouvons personnaliser une puissance d'entrée plus élevée.
Veuillez consulter notre société pour les détails relatifs au type B.

Configurations

1	Dispositif principal	1	pc
2	Coton-tige	1	paquet
3	Cordon d'alimentation	1	pc
4	Ligne de connexion RS232-USB	1	pc
5	Manuel de l'utilisateur	1	pc
6	Rapport d'inspection	1	pc
7	Certification	1	pc

Informations sur la commande

Précision PER≤2dB
A: ≤±0.1dB
B: ≤±0.03dB

Longueur d'onde
A: 840~950 nm
B: 960~1160nm
C: 1260~1630nm
