Module de source laser à impulsion courte

Le module de source laser à impulsion courte est une source laser à impulsion de puissance de crête élevé basé sur la longueur d’onde ce qui est sans danger pour les yeux humains. Adoptant un architecture d’amplificateur de puissance comme maître oscillateur (MOPA) et une amplification optique multi-étapes optimisée, le module de source laser peut effectuer une sortie laser de puissance de crête avec une largeur d’impulsion de niveau ns, approprié pour le LIDAR automobile, le radar de télédétection, les applications de type laser.

Le module de source laser à impulsion courte peut être fourni dans un emballage circulaire et rectangulaire, caractérisé avec une structure compacte, une petite taille, une large gamme de température de fonctionnement et une très faible consommation d’énergie. D’un côté, la sortie d’impulsion peut aussi être effectuée par un signal TTL externe, approprié pour une intégration de système.

Ces modules de source laser à impulsion courte sont utilisables dans différents environnements difficiles, appropriés pour le système LIDAR automobile, le système de scan laser 3D, etc.

• LIDAR Automobile
• Télémétrie laser
• Radar de télédétection
• Balayage laser 3D
• Autres tâches de recherche scientifiques

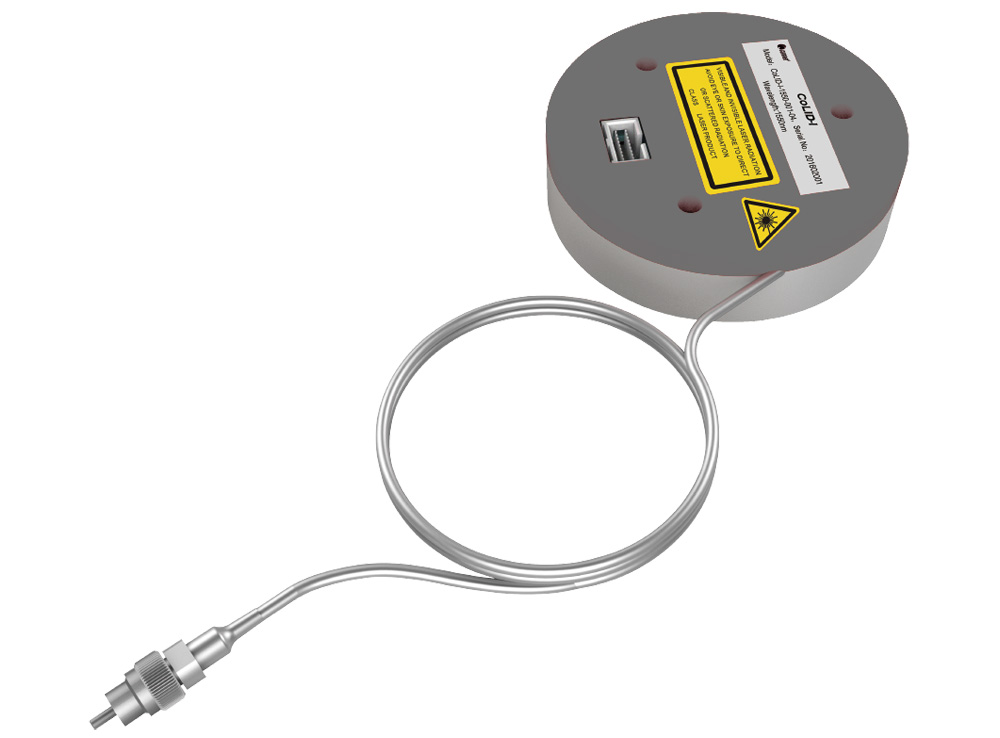

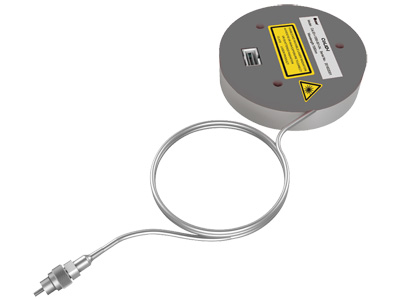

Module de source laser à impulsion courte de 1550nm CKLID-I

Commentaires

Caractéristiques

• Longueur d’onde d’opération sans danger pour les yeux: 1550nm
• Crête de puissance de sortie: 10kW
• Plage de réglage de fréquence de récurrence: 1kHz-3MHz
• Largeur d’impulsion: 0.5-250ns
• Energie de simple pulsation: supérieure 100uJ
• Qualité de faisceau à diffraction quasi-limitée

Spécifications

Paramètres	Unité	Spécification
		Min.	Typ.	Max.
Pièce No.		CKLID-I-1550-M-LPH
Plage de longueur d’onde	nm	1540	1545/1550 100	1565
Puissance d’impulsion @ < 10kHz,>30ns	μJ	100
Crête de puissance	kW	-	-	10
Largeur d’impulsion	ns	0.5	-	250
Fréquence de récurrence	kHz	1	-	3000
Puissance moyenne @>100kHz	W	-	-	2
Qualité de faisceau	M²	< 1.1
Stabilité de puissance de sortie (15min.)	%	-	-	±3
Stabilité de puissance de sortie (8hours)		-	-	±1.5
Isolation de lumière de sortie	dB	35	-	-
Température de fonctionnement	°C	-35	-	65
Température de stockage		-40	-	85
Consommation d’énergie	W	15	17	24
Polarisation		Aléatoire
Longueur de fibre de sortie	m	>0.3
Connecteur Optique		FC/APC ou Collimateur
Mode déclenchement d’impulsion		Déclenchement externe TTL
Dimensions	mm	90x23.5 (D x H)

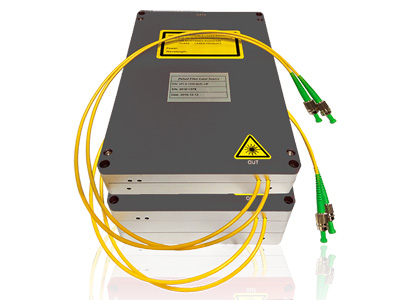

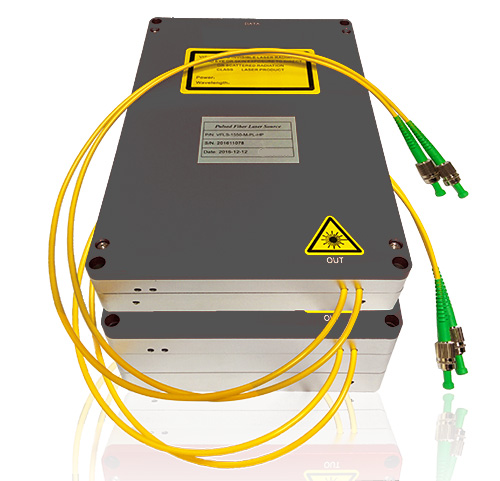

Module de source laser à impulsion courte de 1064nm CKLID-II

Commentaires

Caractéristiques

• Longueur d’onde d’opération sans danger pour les yeux: 1064nm
• Crête de puissance de sortie: 4kW
• Plage de réglage de fréquence de récurrence: 30kHz-500KHz
• Largeur d’impulsion: 1-10ns
• Qualité de faisceau à diffraction quasi-limitée

Spécifications

Paramètres	Unité	Spécification
		Min.	Typ.	Max.
Pièce No.		CKLID-I-1064-M-HP
Longueur d’onde	nm	1064
Largeur d’impulsion	ns	Largeur des raies＜ 0.5nm 10ns
		Largeur des raies＞0.5nm 200ns
Fréquence de récurrence	kHz	1	-	1000
Puissance moyenne d’impulsion	W	-	5
Qualité de faisceau	M²	＜1.2
Stabilité de puissance de sortie (15min.)	%	-	-	±3
Stabilité de puissance de sortie (8hours)	%	-	-	±1.5
Isolation de sortie	dB	30	-
Tension d’alimentation	VDC	24
Température de fonctionnement	°C	-10		50
Température de stockage	°C	-40		85
Puissance de sortie	W			70
Polarisation		Au hazard
Longueur de fibre de sortie	m	>0.3
Connecteur Optique		FC/APC ou sortie de faisceaux collimates
Mode déclenchement d’impulsion		Déclenchement externe/ interne
Dimensions	mm	200x135x60
Poids	g	< 2000
