Laser à fibre à fréquence unique à largeur des raies étroite 1.0µm kHz

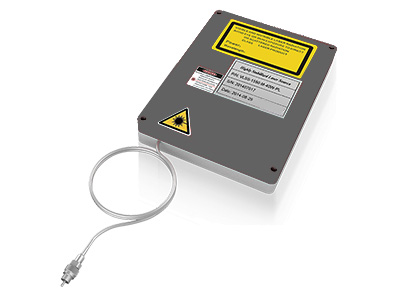

Le laser à fibre à fréquence unique CKSF-R est une sorte de lasers à très faible niveau de bruit avec une largeur des raies étroite dans une faible plage de kilohertz qui est en dessous de 1 kHz. Ces lasers à largeur des raies étroite offre un niveau de bruit de phase ultra-faible et un niveau de bruit d’intensité relative, et dont le rapport de suppression monomode (SMSR) est supérieur à 55dB. Par ailleurs, l’emballage de haute intensité est adopté pour permettre que le laser à fibre soit applicable dans des environnements variés, assurant une sortie de mode longitudinal unique stable et sans sauts de mode même lors des changements des conditions environnementales comme la variation de température, la vibration, l’impact, etc. La puissance de sortie est à un niveau mW, et une puissance de sortie plus élevée peut être faite sur mesure selon vos besoins spécifiques. La longueur d’onde est disponible dans une plage de 1010-1120nm.

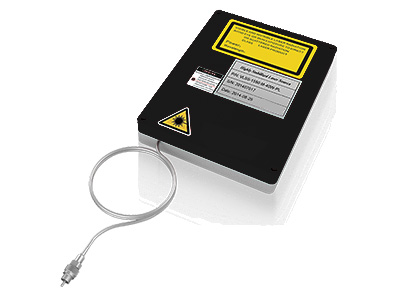

Les lasers à fibre à fréquence unique à largeur des raies étroite CKSF-D sont des lasers à fibre de faible niveau de bruit qui sont conçus avec une technologie de laser à fibre de type à réseau de Bragg à rétroaction répartie, effectuant une polarisation linéaire stable, un mode longitudinal unique et une sortie laser à fréquence unique à largeur des raies très étroite. La largeur des raies du spectre de sortie optique est de niveau kHz, caractérisé par de très faible fréquence de bruit et d’intensité de bruit. La puissance de sortie pouvant aller à 50mW, et la longueur d’onde est disponible dans une plage de 1010-1120nm.
- Largeur des raies super étroite
- Opération à fréquence unique et à polarisation unique stable
- Mode-hop libre, sans de bruit d’éclatement
- Bruit de phase faible et bruit d’intensité relativement faible
- Conception flexible, longueurs d’onde multiple sont en option
- Sortie de polarisation linéaire, haut rapport d’extinction de polarisation (PER)
- Petite taille, emballage résistant
- Détection par fibre optique
- LIDAR
- Physique des atomes froids
- Spectroscopie laser
- Communication cohérent
- Autres tâches de recherche scientifique
- Largeur des raies super étroite
- Opération à fréquence unique et à polarisation unique stable
- Mode-hop libre, sans de bruit d’éclatement
- Bruit de phase faible et bruit d’intensité relativement faible
- Conception flexible, longueurs d’onde multiple sont en option
- Sortie de polarisation linéaire, haut rapport d’extinction de polarisation (PER)
- Source d’alimentation laser à fibre de haute puissance
- LIDAR
- Physique des atomes froids
- Spectroscopie laser
- Communication space laser
- Autres tâches de recherche scientifique
| Paramètres | Unité | Spécification | ||
| Min. | Typ. | Max. | ||
| Réf no. | CKLIS-D-YB-M | |||
| Longueur d’onde centrale | nm | 1010-1120nm | ||
| Puissance de sortie | mW | - | 50 | - |
| Emission laser | Onde continue, fréquence unique & mode longitudinal unique | |||
| Qualité de faisceau | M2 | < 1.05 | ||
| Largeur des raies | kHz | - | 20 | - |
| Fréquence de pointe d’oscillation de relaxation | MHz | 1.2 | - | 1.6 |
| Pic de bruit d’intensité relative (RIN) | dBc/Hz | - | 105 | -105 |
| Pic de bruit d’intensité relative (RIN) à 10MHz | dBc/Hz | - | - | -140 |
| SMSR | dB | - | 50 | - |
| Polarisation de sortie | Polarisation linéaire | |||
| PER | dB | 23 | - | |
| Plage de réglage thermique de longueur d’onde | nm | - | 0.8 | - |
| Modulation rapide PZT | En option | |||
| Fréquence de modulation PZT | kHz | DC | 10 | 20 |
| Stabilité de puissance de sortie | % | ±1 | ||
| Isolation de sortie | dB | 35 | ||
| Température de fonctionnement | °C | 0 | 50 | |
| Température de stockage | °C | -20 | 70 | |
| Alimentation | VDC | 5.5-12 | ||
| Type de fibre de sortie | PM980-XP | |||
| Longueur de fibre de sortie | m | >0.5 | ||
| Connecteur Optique | FC/APC | |||
| Fibre de sortie pour surveillance | En option | |||
| Dimension | mm | 175(L)x130(l)x30(H) | ||
- Conduite autonome
- LIDAR à effet Doppler pour capteur de vent
- Scanner laser 3D et télémétrie à laser
- Système de détection par réflectomètre optique à domaine temporel (OTDR), phase sensible
- Système de détection utilisant un OTDR de Brillouin (B-OTDR)
- Système de répartition de capteurs de température (DTS)
Laser à fibre à fréquence unique et Amplificateur à fibre pour Capteur à Fibre Optique et LIDAR
